随着国家经济建设的快速发展，作为化工生产的原料也随之增加，其中由危险气体泄露引发的伤害更为严重，而气体报警器的出现可以避免这样事故的出现，那么大家对气体报警器的电路设计及其总体要求就没有很好奇吗?下面小编就为大家简单介绍一下。

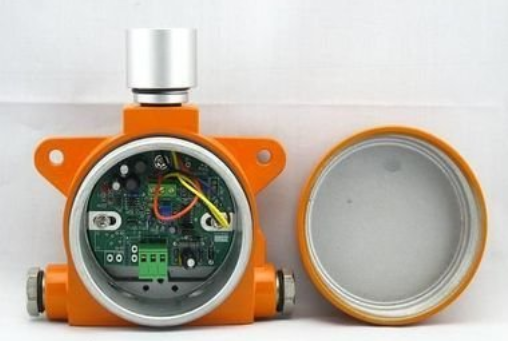

　　气体报警器的电路设计：

　　1、电源电路此单元电路的任务是通过变压器把220V交流电转变为9V交流电，再通过单向桥式全波整流电路将交流电转变为直流电，此电路为后级电路提供直流输入电压。

　　2、稳压电路此单元电路的任务是把电源电路输入的直流电进行稳压，由于气敏传感器灯丝加热电压要求稳定，故采用稳压块7805进行稳压。

　　3、气敏传感电路此单元电路的任务是探测气体烟雾的存在，当有气体或烟雾时，A-B极间的阻值降低，调节后级电路电位上升。本电路的主体元件是气敏传感器。

　　4、触发、报警音响电路 此单元电路的主要任务是当有气体或烟雾时起到报警作用。当有气体或烟雾时，4脚电位上升到使555起振，通过扬声器起到报警作用。其核心元件是555组成的多谐振荡报警电路。

　　5、555多谐振荡电路多谐振荡器是一种自激振荡电路，不需要外加输入信号，就可以自动地产生出矩形脉冲。

　　气体报警器设计要求：

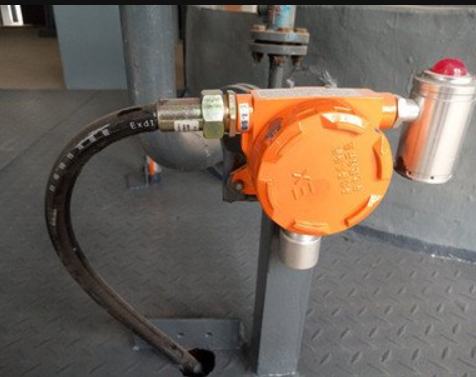

　　1、安装场所的防爆要求

　　根据GB3836 - 2000《爆炸性气体环境电气设备第1-9部分》的要求，厂家在探测器的设计上有两种方式:①符合防爆标准设计;②非防爆设计，用户可参照使用环境进行选择使用，一般来讲对于工业用目的或公共场所用目的的，从安全保证上应选用防爆型。

　　2、安装使用环境

　　探测器的安装使用环境，主要考虑室内用还是室外用。室外使用时除环境温度变化范围外还应考虑防雨、防雷等防护措施。当然对于室内使用的如果不可避免的要安装在恶劣的使用环境，也应做好防水防尘处理，有的探测器生产厂家有相应的附属设备用于防雨、防尘，请根据使用环境选用即可。

　　3、检测气种

　　对于工业用目的的检测气种更加复杂多样，如:一个生产车间要用到十几种不同的气体，他们的性质也各不相同，用户必须一-核实，切记不能用单一气种探测器来检测所有其它气种的泄漏，否则将失去目的。

　　4、现场显示功能要求

　　对于防爆设计有具有检测气体浓度显示型和不具有检测气体浓度显示型两种方式。但它们都把检测对象气体的浓度通过传输线传输到报警控制器并显示。如果安装现场有这方面的要求一定要注意选择，如无必要就不一定选用，因为它有价格区分。

　　以上就是小编的介绍，希望能加深大家对气体报警器的印象。
